Le-de-nox thermische naverbrandingsinstallatie

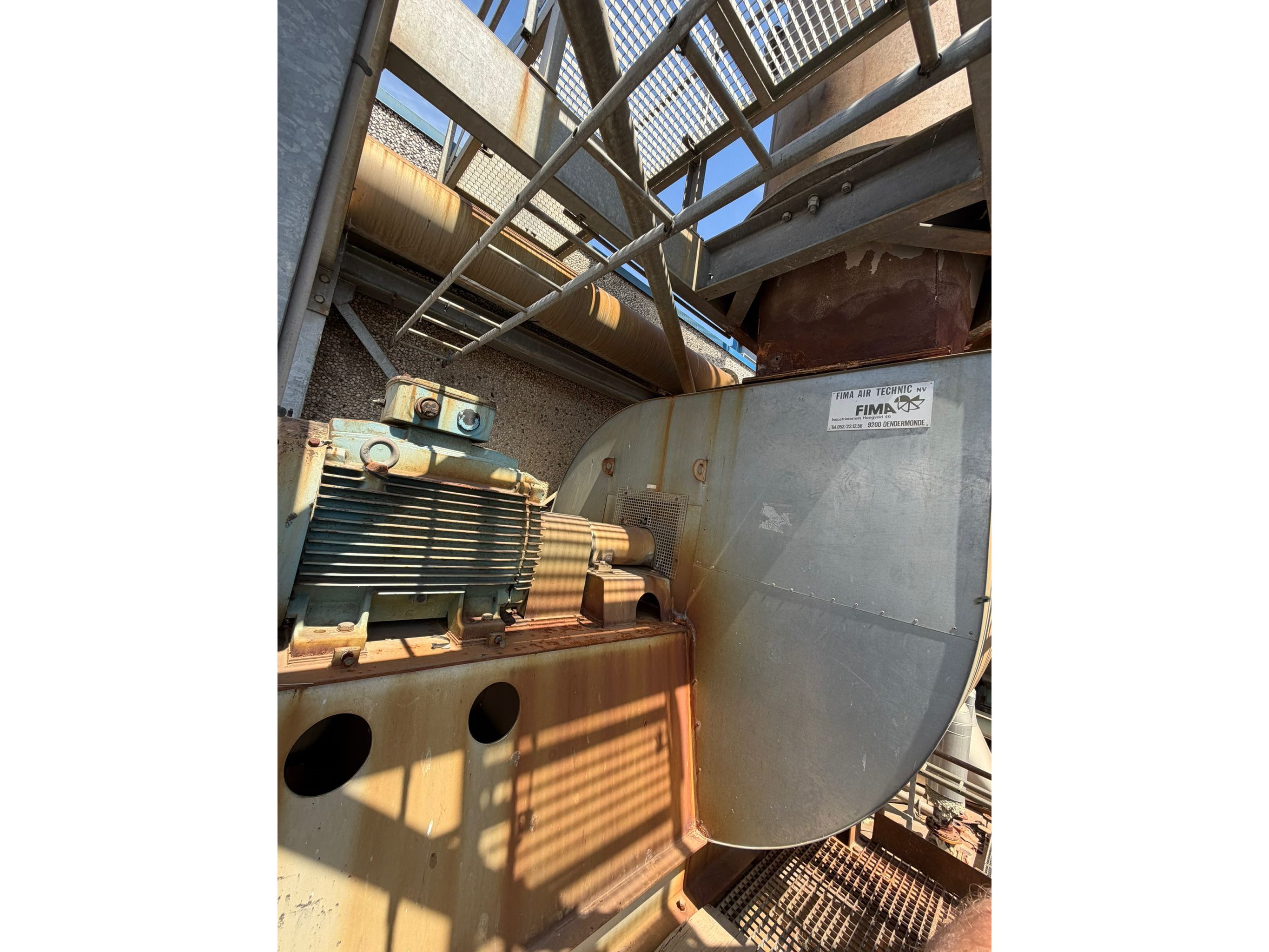

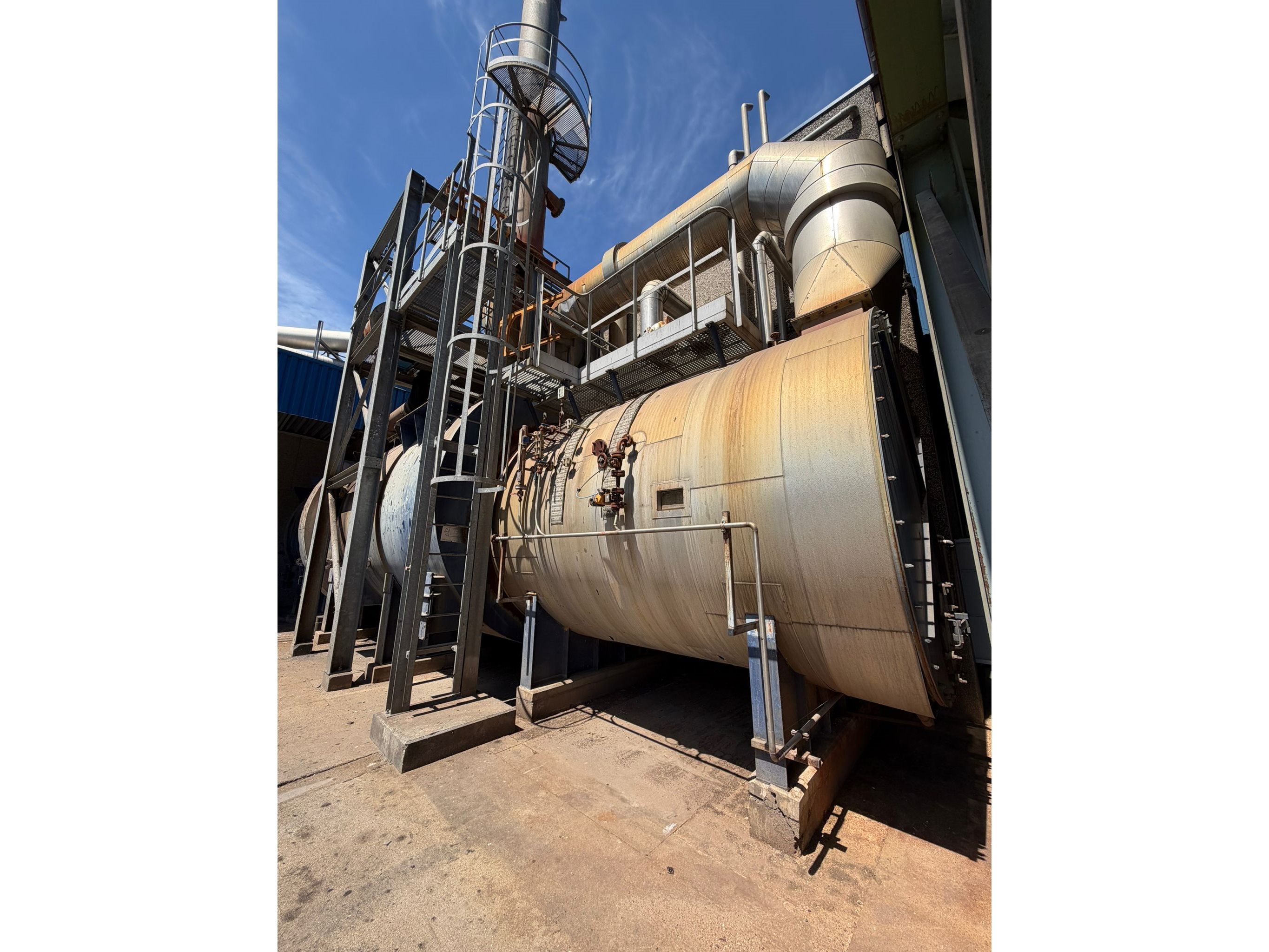

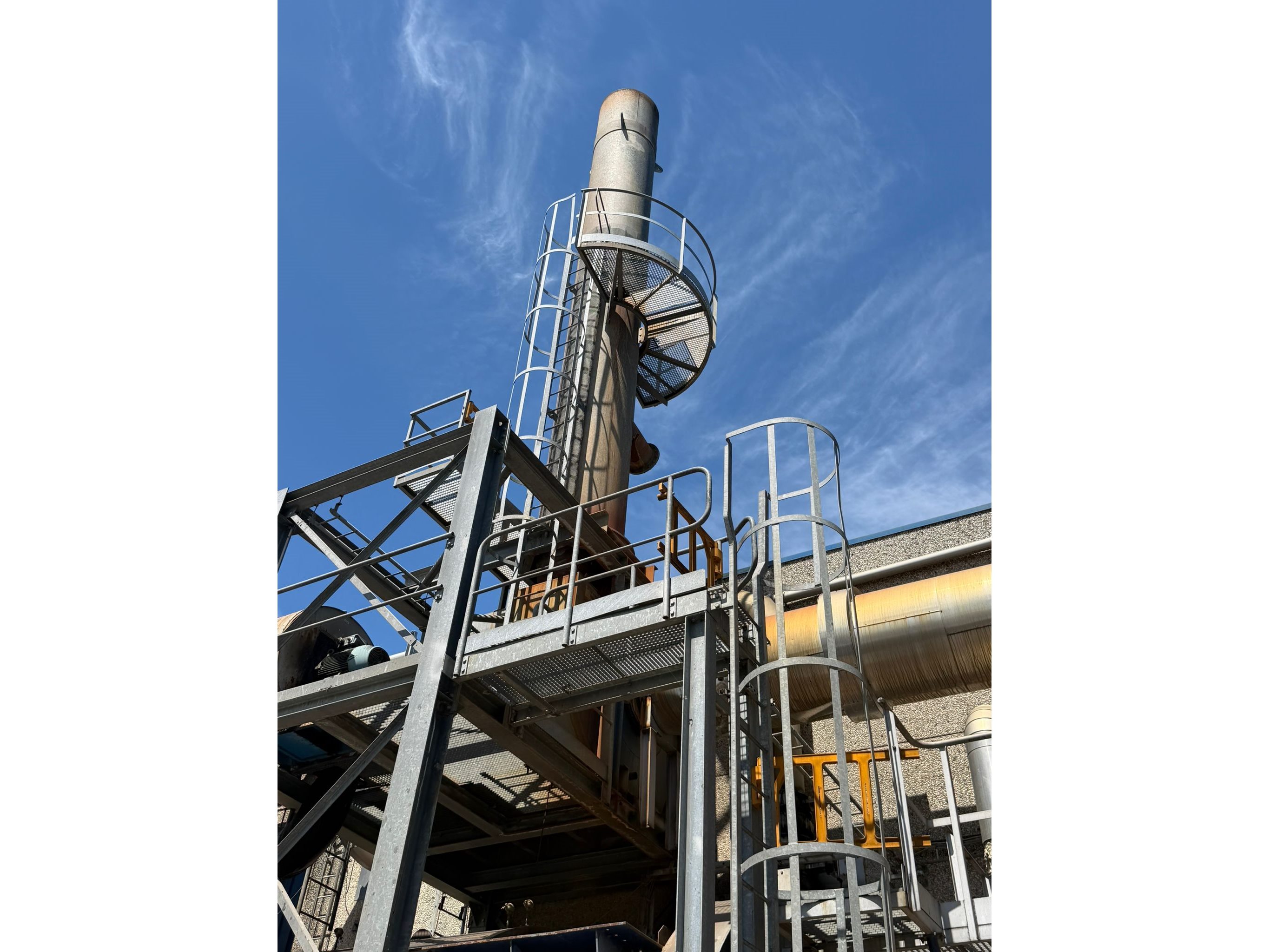

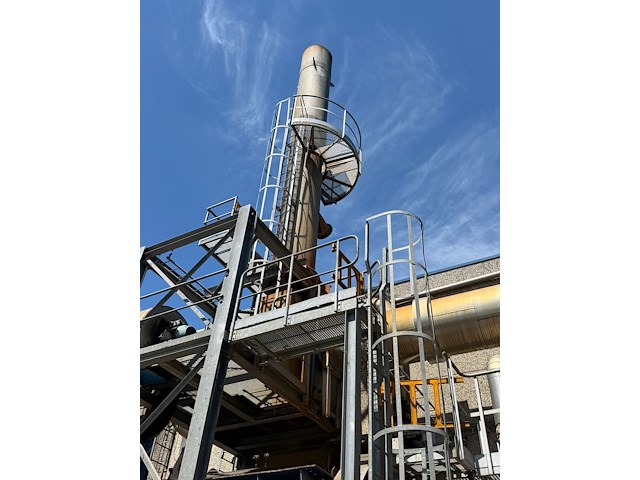

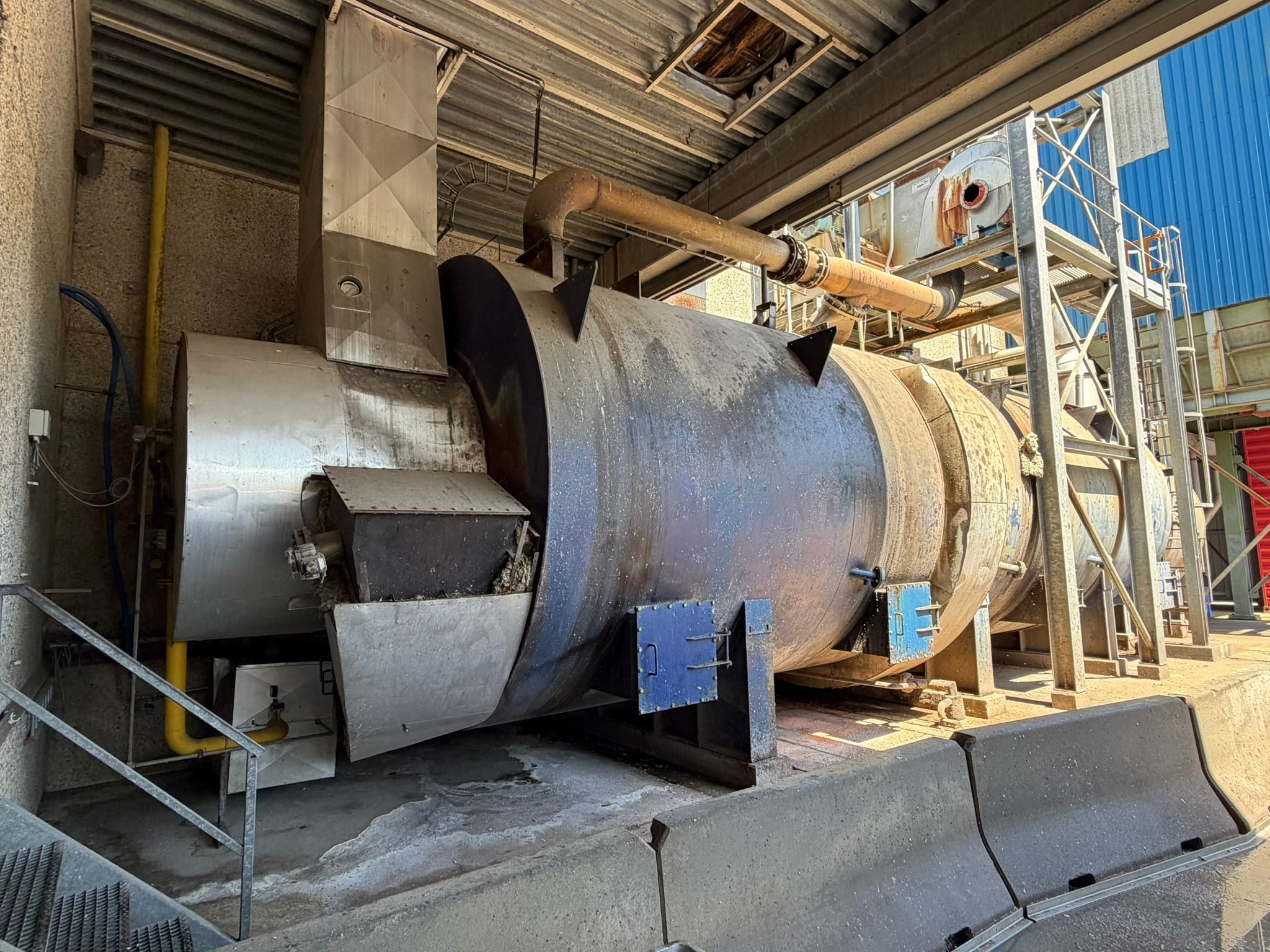

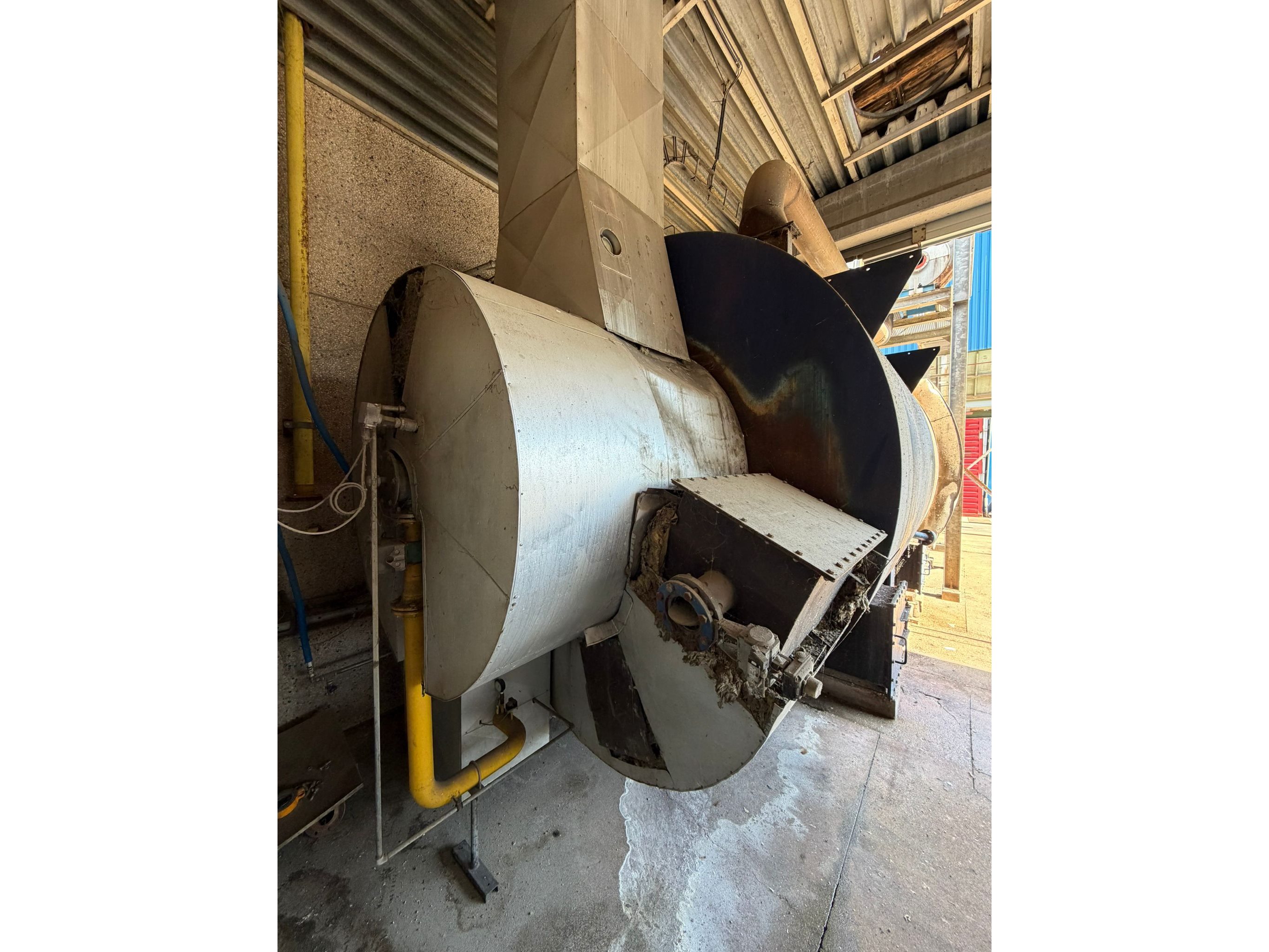

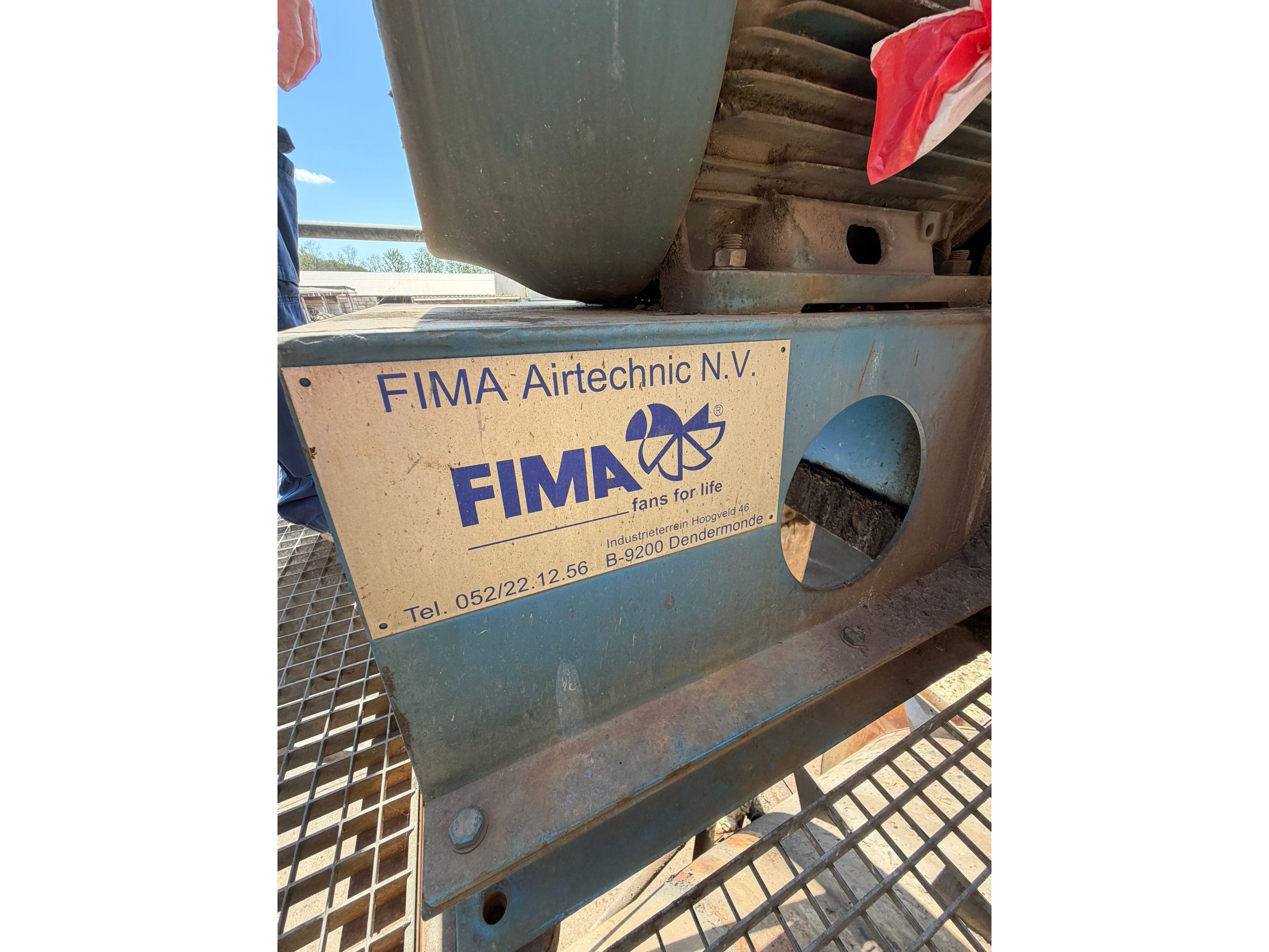

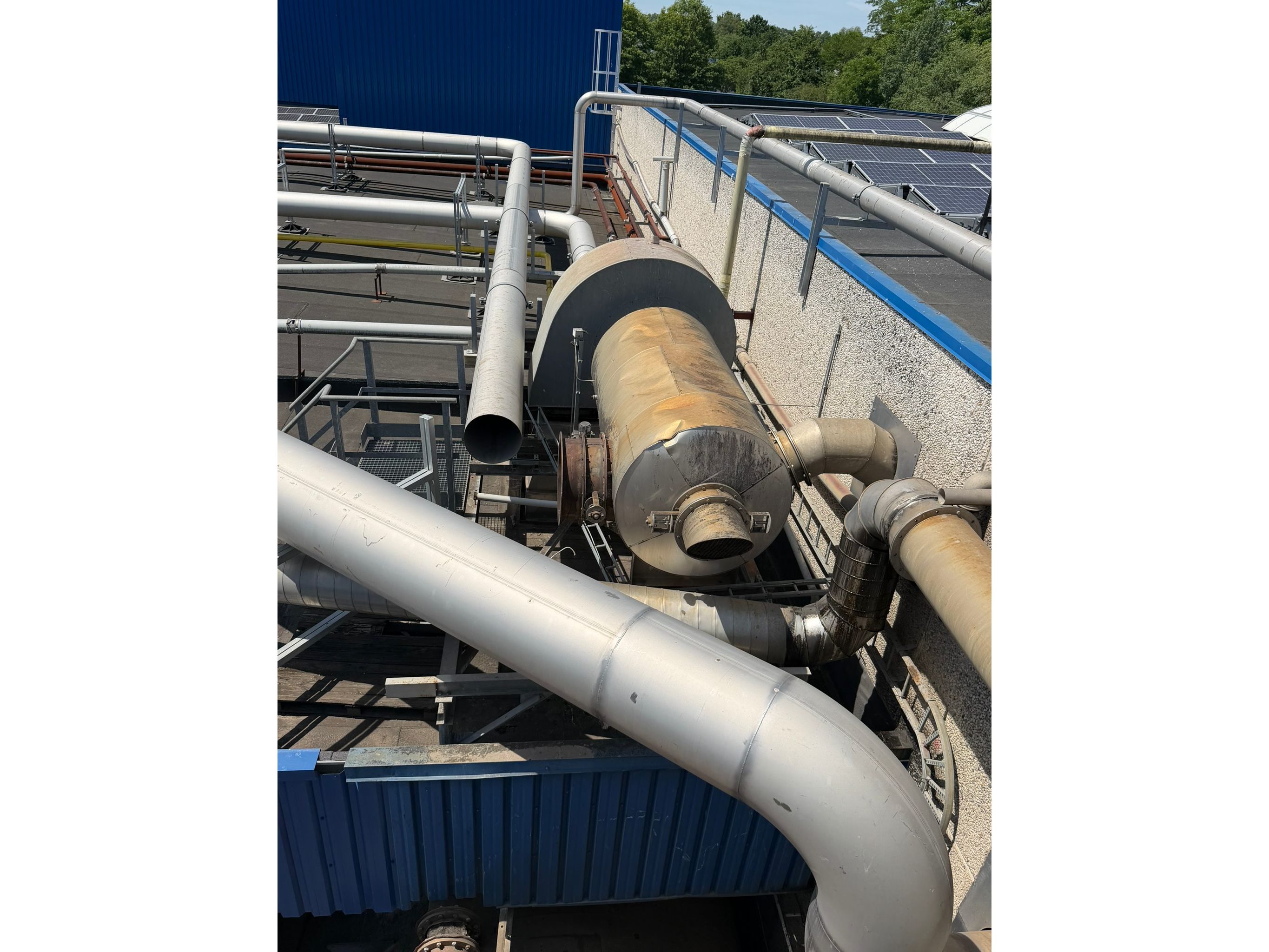

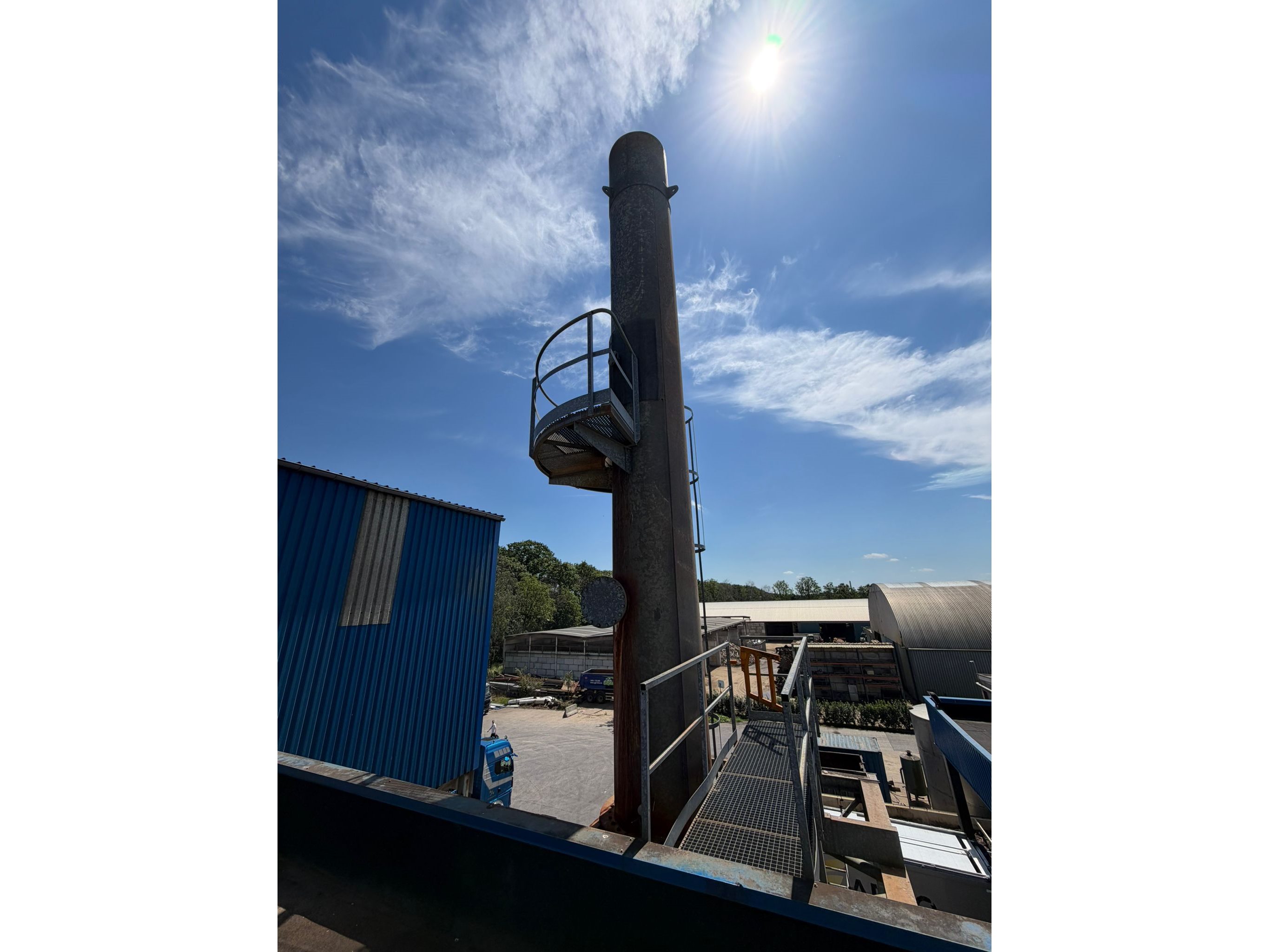

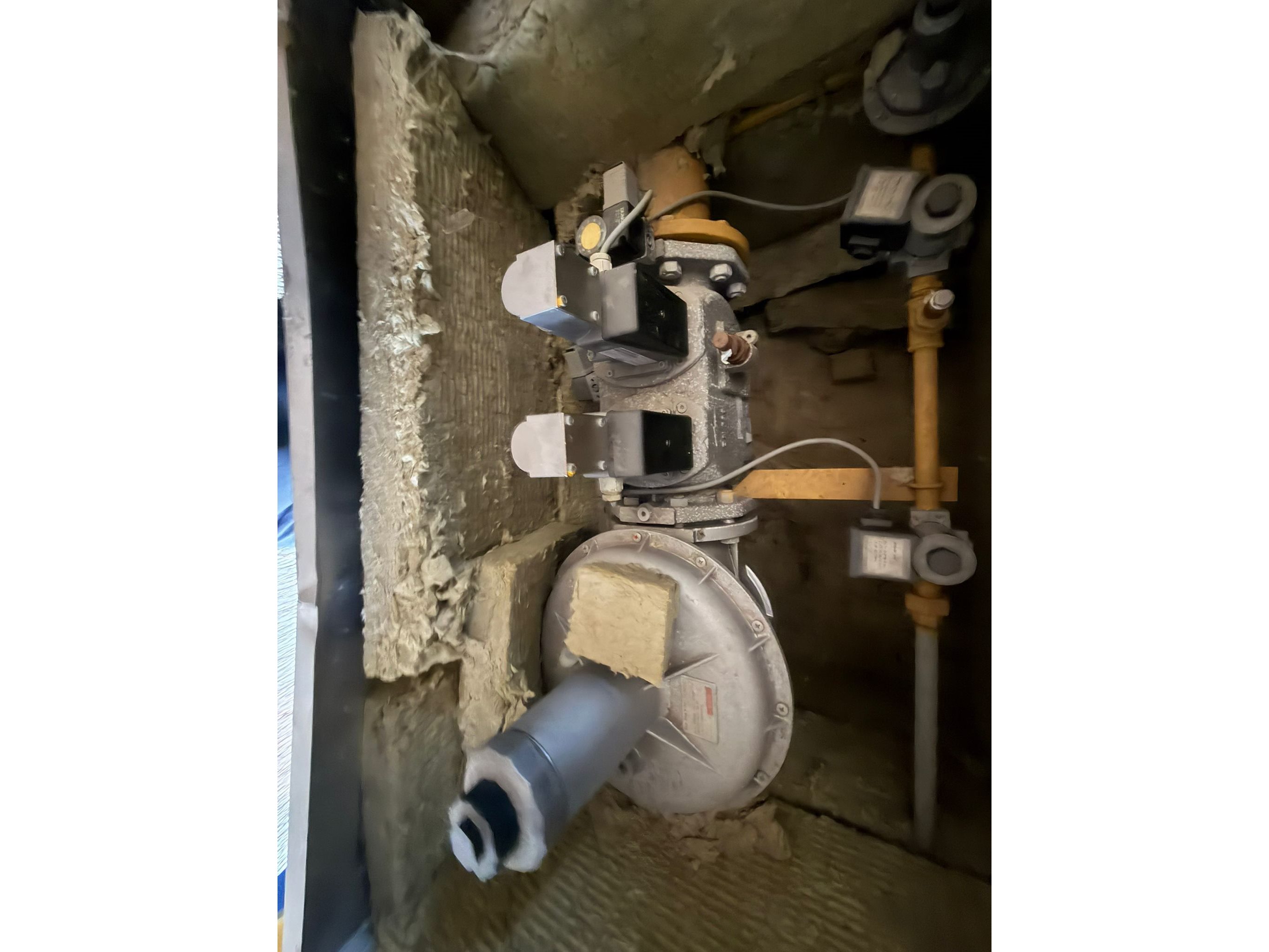

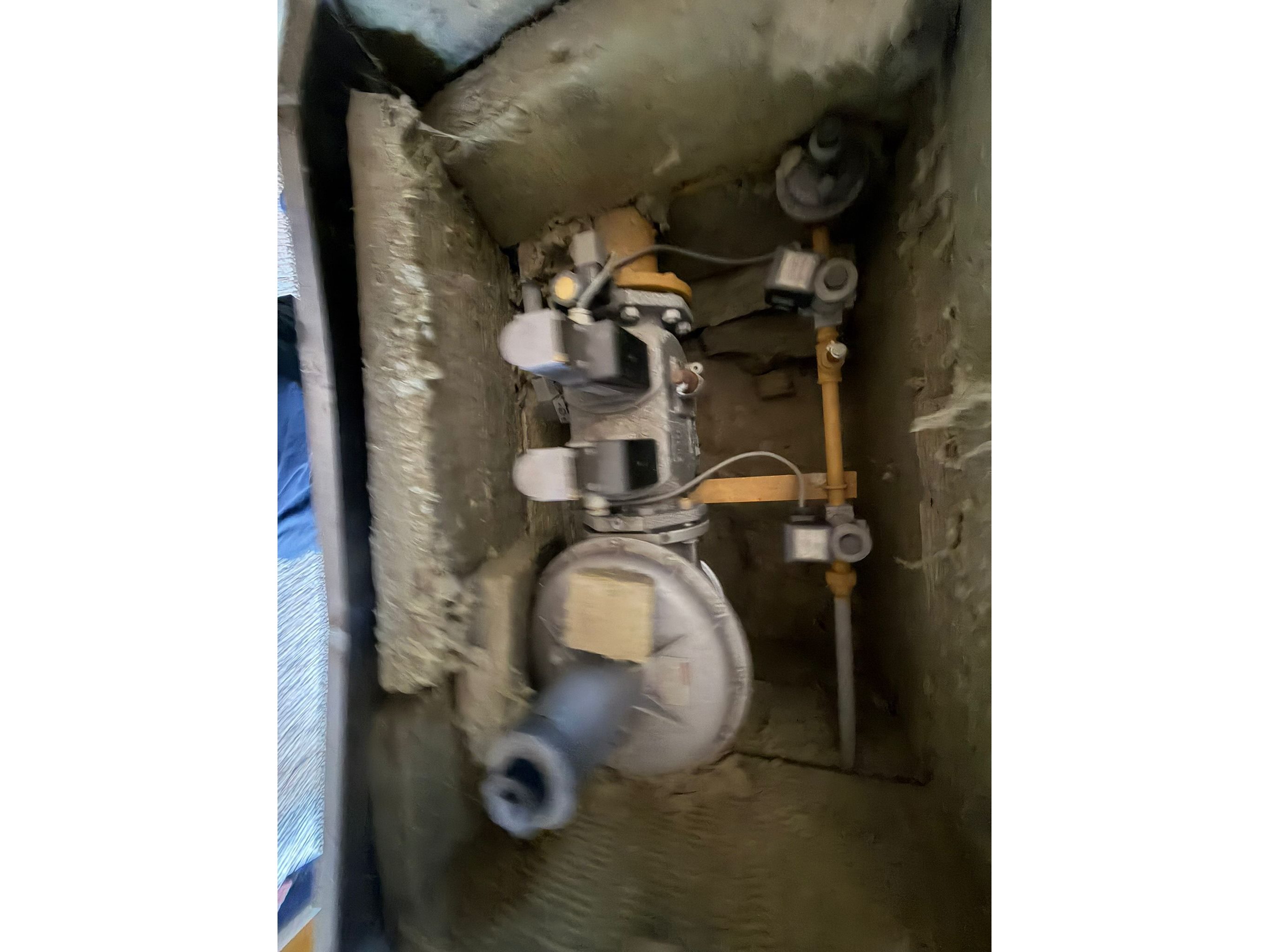

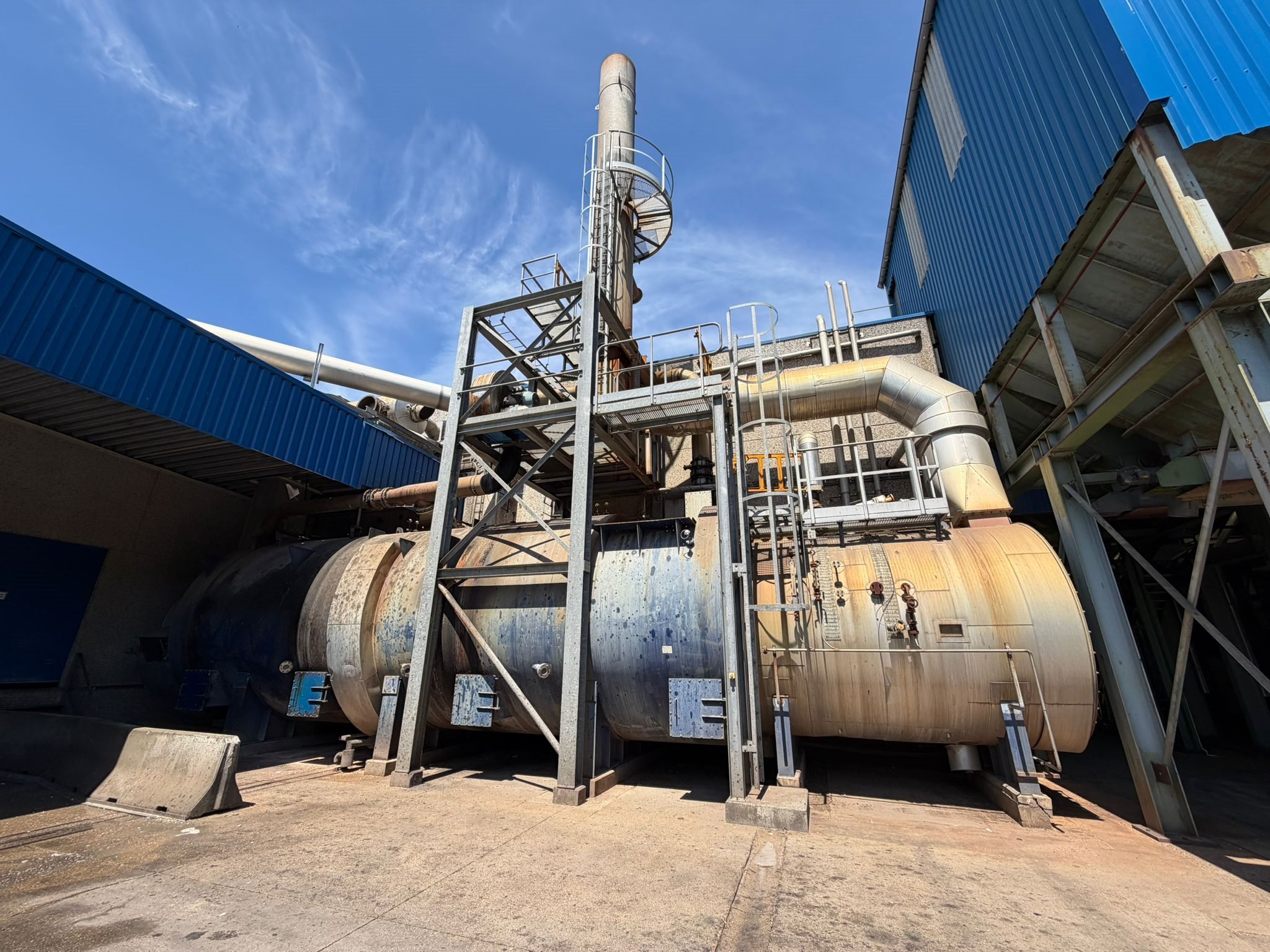

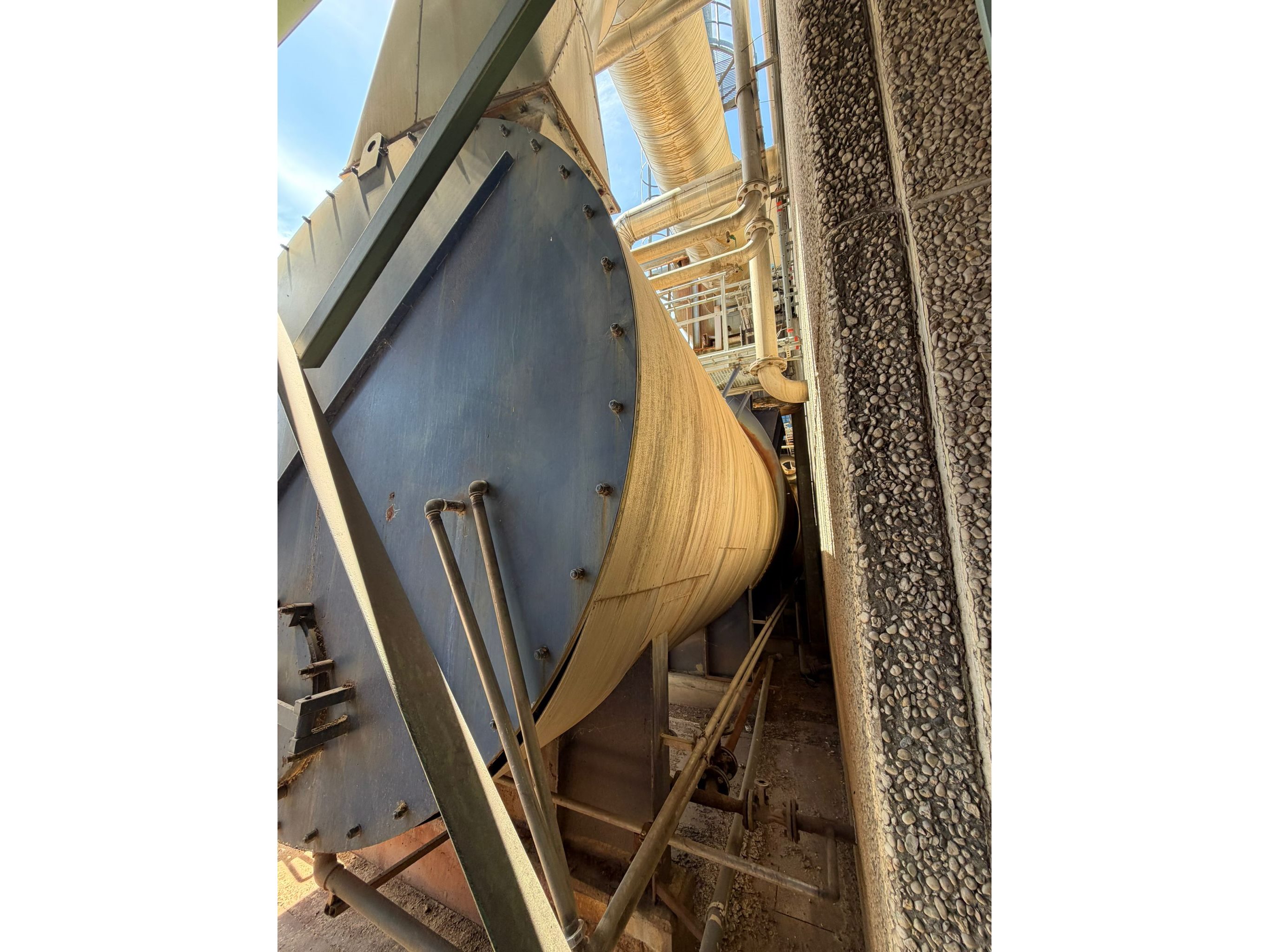

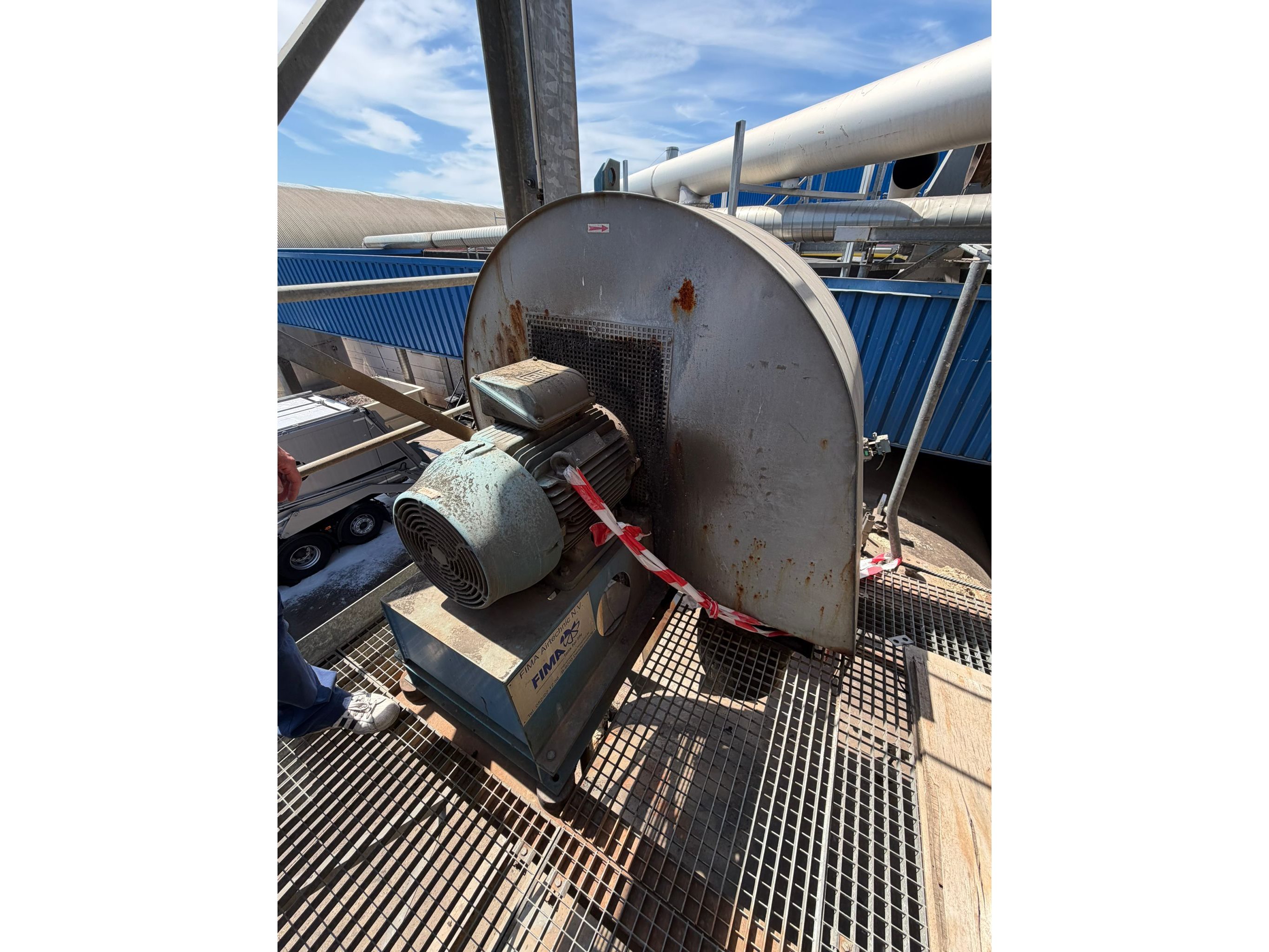

Deze installatie vernietigt productiedampen en proceslucht via thermische naverbranding, waarbij stikstofoxiden (NOx), ammoniak (NH3), koolwaterstoffen en geurveroorzakende stoffen worden afgebroken. Het systeem recupereert bovendien energie in de vorm van stoom. Ontworpen voor een verwerking van 5,5 ton/uur productiedamp en ca. 17.000 Nm³/h proceslucht, met een normale verbrandingstemperatuur van 1100 °C.<br /> <br /> Belangrijkste onderdelen:<br /> <br /> Afzuigventilator productiedampen – 7000 Nm³/u, 60 mbar (MV.DA.1)<br /> Afzuigventilator proceslucht – bestaande ventilator, drukgestuurd<br /> Verbrandingskamer met drie zones (HI-zone, oxidatiezone, de-NOx-zone)<br /> Ondersteuningsbrander – 9370 kW (9,37 MW), stookbaar op dierlijk vet, aardgas of lichte stookolie, incl. aardgas- en stookoliestraat<br /> Verbrandingsluchtventilator – 9500 Nm³/u, 30 mbar (MV.VL)<br /> Lucht/luchtwarmtewisselaar – verwarmt proceslucht tot max. 600 °C via de rookgassen<br /> Mengvat – mengt warme en koude proceslucht<br /> Recuperatieketel (stoomketel) – stoomproductie 7,0 T/u – 4500 kW bij 8 bar, met voedingspomp<br /> Rookgassenafzuigventilator – 25.730 Nm³/u, 30 mbar (MV.RO)<br /> Schouw – hoogte 10 m, diameter 900 mm<br /> Voorzien injectiepunt voor een eventueel NH3-/ureuminjectiesysteem<br /> <br /> Meer info en technische tekeningen in bijlage
