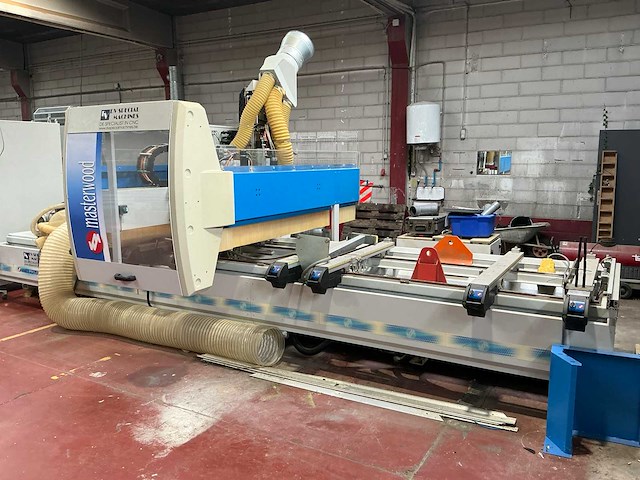

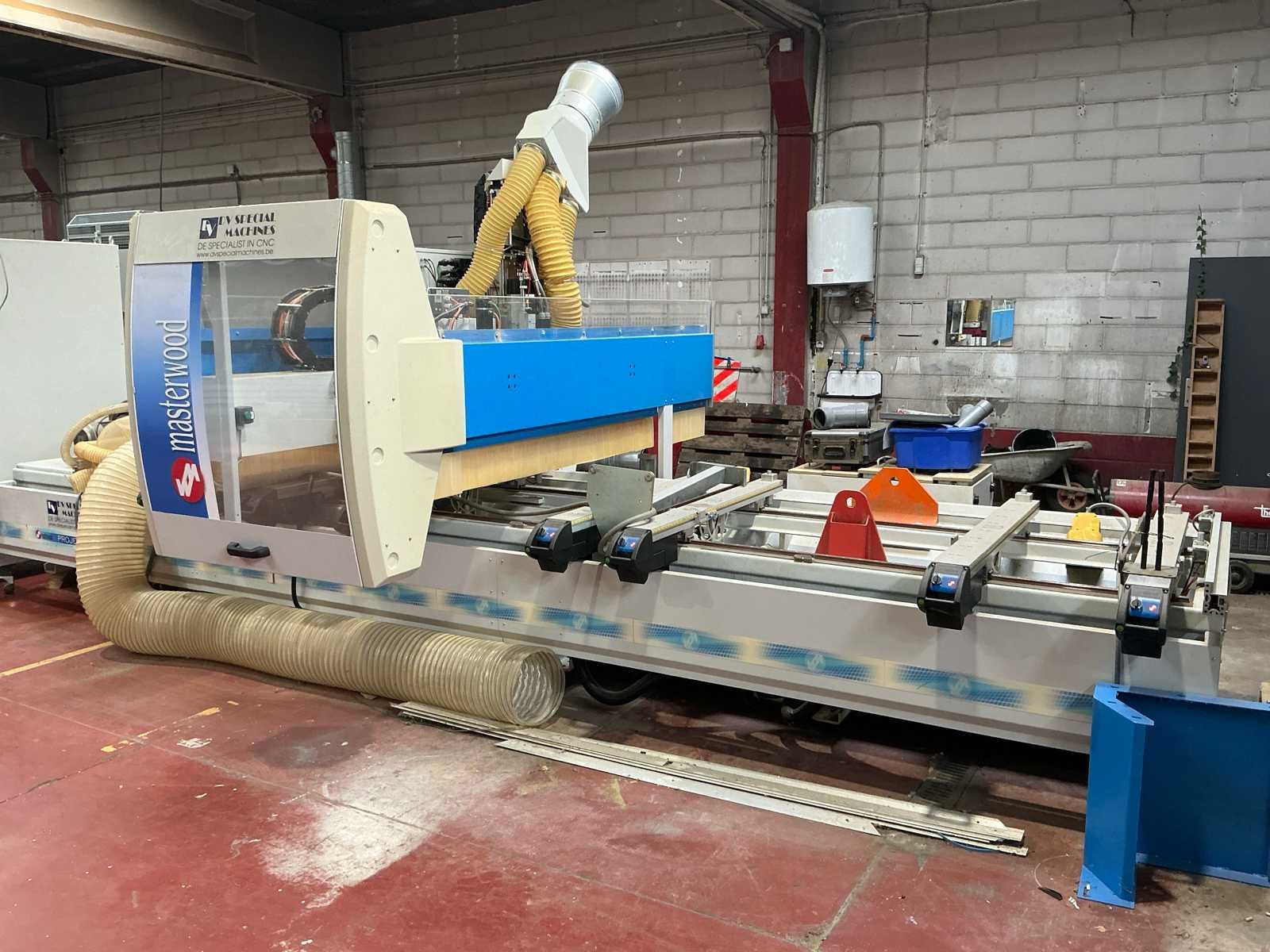

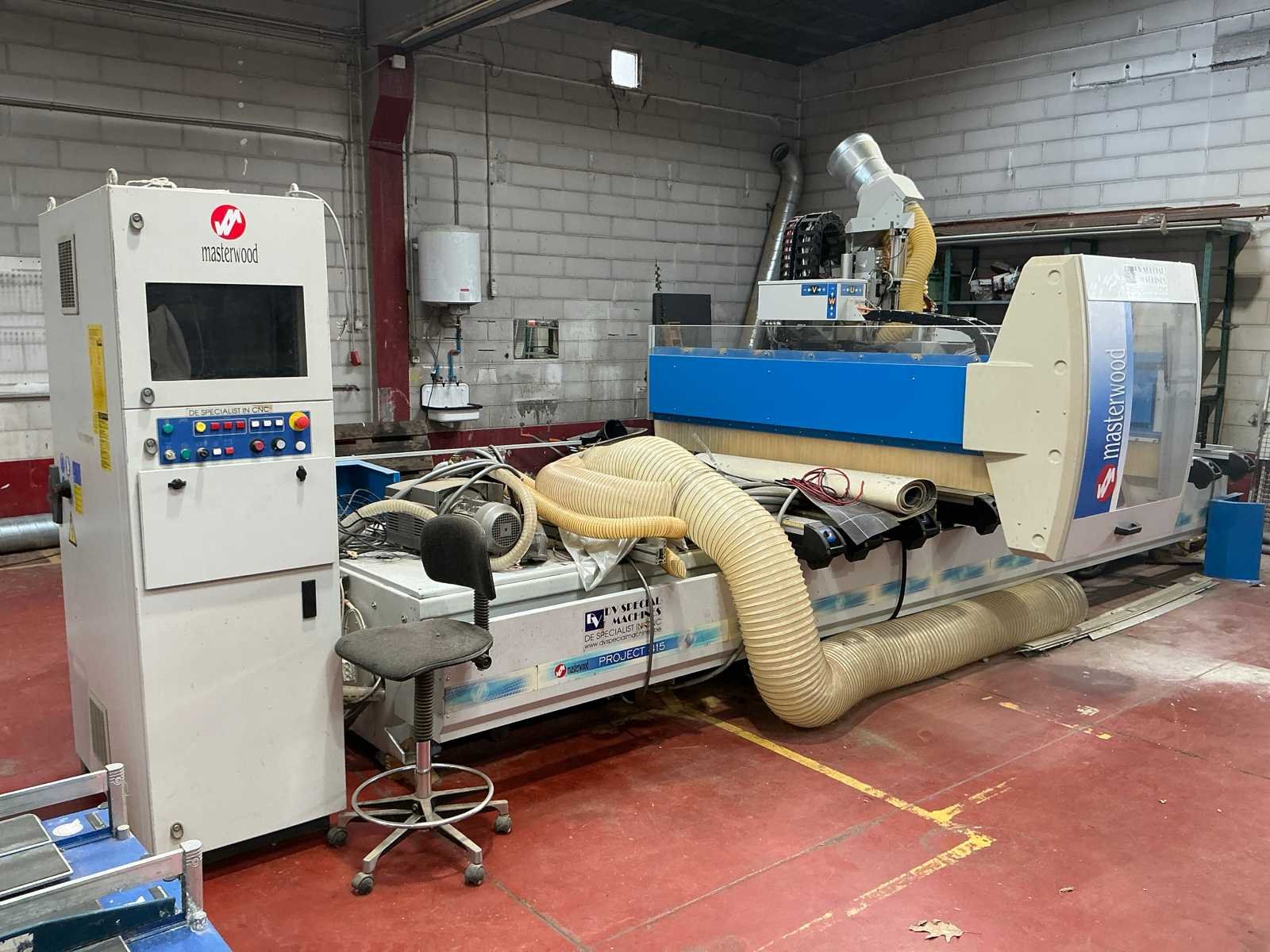

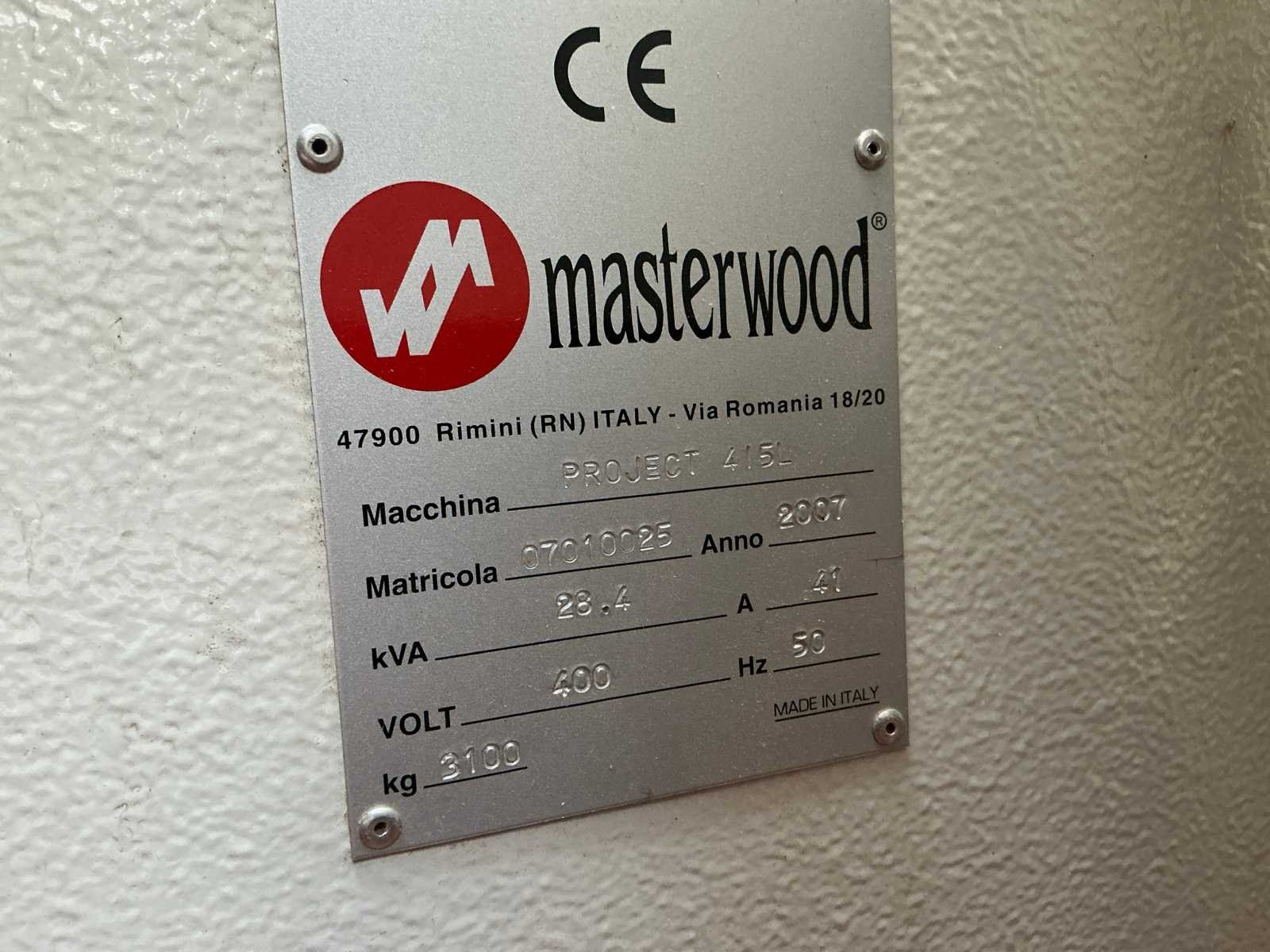

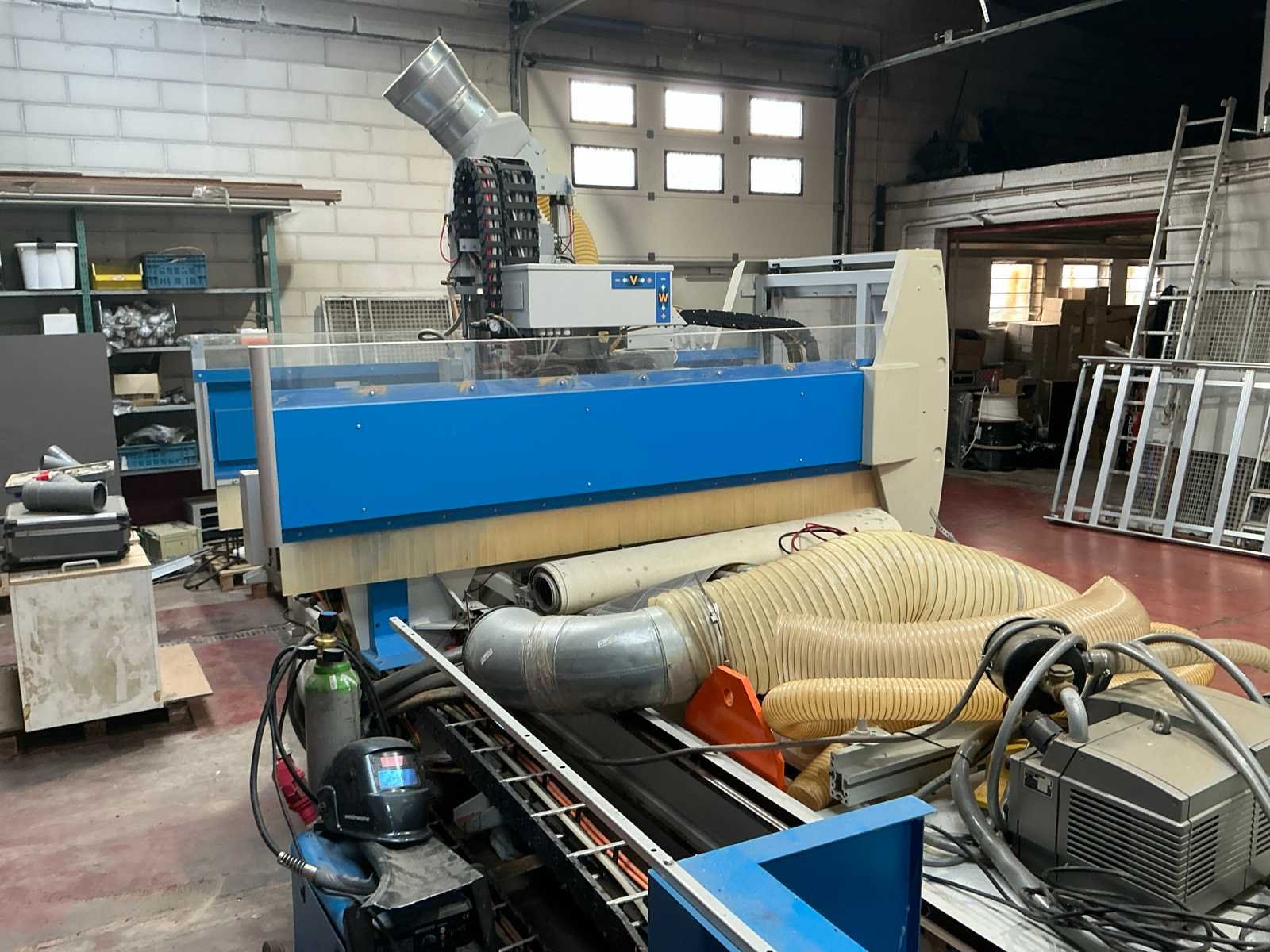

2007 masterwood project 415 l - cnc-freesmachine

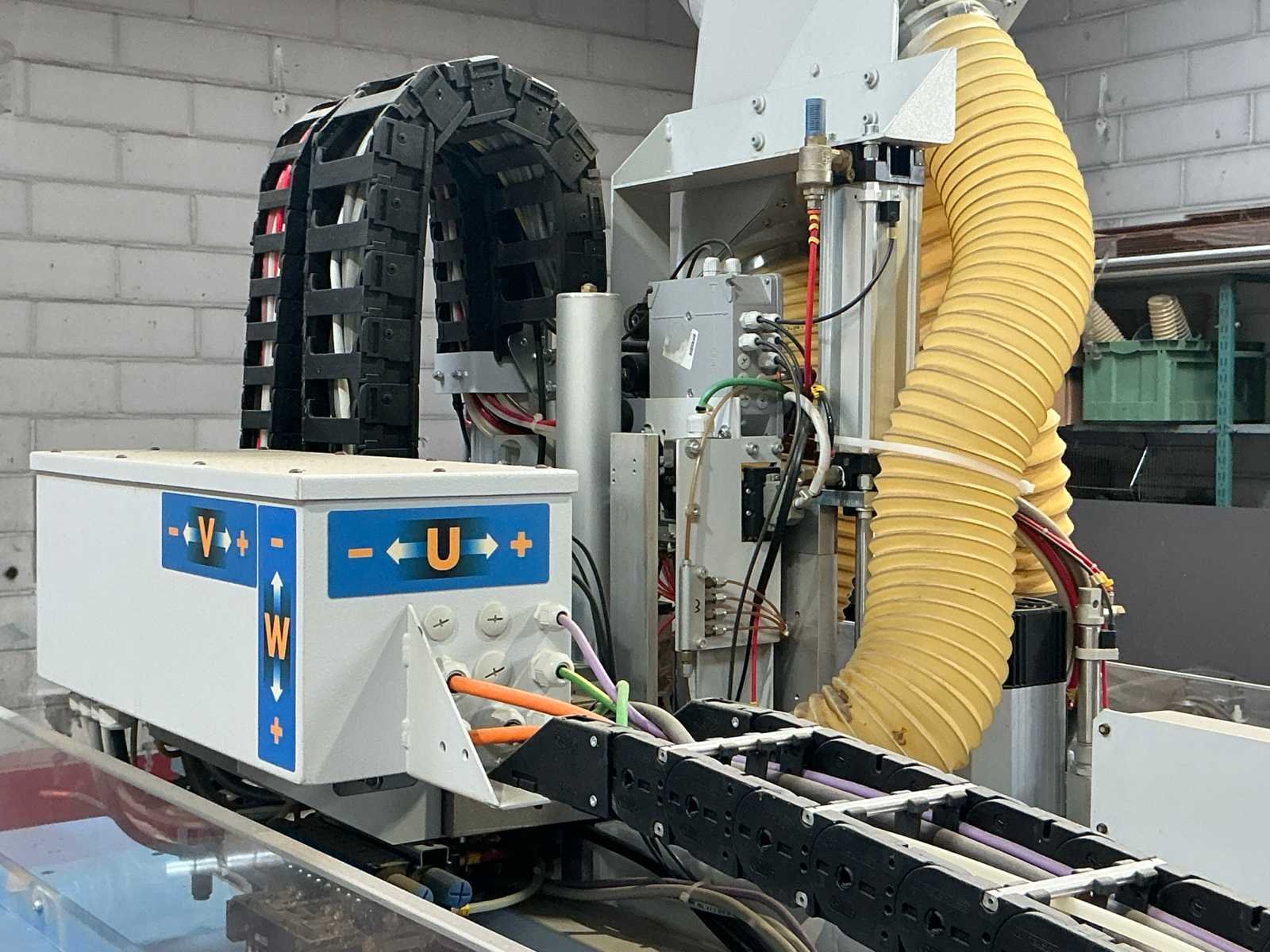

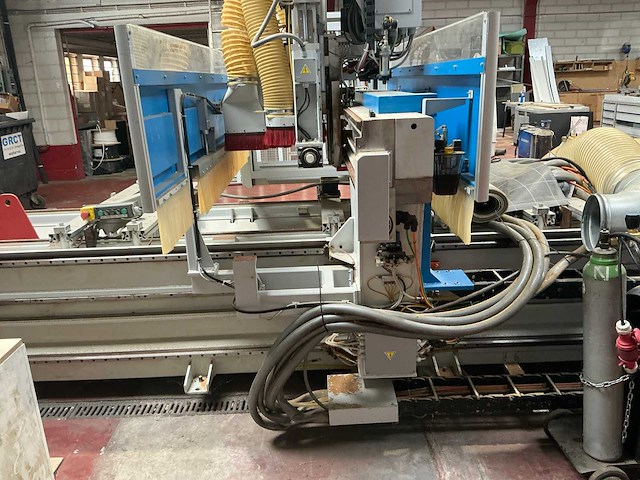

Algemene beschrijving en kenmerken van de Woodcraft project 415, onder voorbehoud van afwijkingen: Samenstelling van de machine: Werktafel & Ondersteuning: "Buisloze" werktafel met 6 mobiele steunbalken en 114x140mm zuignappen Aanslagen & stops: 6 achteraanslagen 6 tussenstops 2 zijaanslagen rechts 2 zijaanslagen links Laden & lossen: 4 hefbladen ter ondersteuning Werktafel verdeeld in 2 werkgebieden Beweging & Sturing: Becker vacuümpomp: 2,5 kW – 100 m³/h Spaanafvoerband X-bewegingen: tandheugel & rondsel Y- en Z-bewegingen: schroeven & bussen Hoogwaardige lineaire precisiegeleiders met automatische smering Bewerkingscapaciteiten: Maximale werkstukhoogte (dikte): 110 mm X-verplaatsing (U): 3350 mm (frezen: 3170 mm) Y-verplaatsing frezen (V): 1390 mm Maximale verplaatsingssnelheden: X-as (U): 60 m/min Y-as (V): 50 m/min Z-as (W): 20 m/min Spindel- en Booreenheden: Frees-/Booreenheid: Vermogen: 9 kW Gereedschapshouder: HSK 63 F Variabele rotatie: tot 24.000 tpm (gestuurd door omvormer) Omtrek afzuigkap Geïntegreerd gereedschapsmagazijn met 10 posities Booreenheid: Motorvermogen: 1,7 kW Hartafstand spindels: 32 mm Rotatiesnelheid: 4000 rpm Aantal spindels: 11 verticale spindels (8 in X-richting, 3 in Y-richting) *2+2 horizontale X-spindels *1+1 horizontale Y-spindels Zaag-/Freesunit: Zaagblad Ø125 mm Rotatiesnelheid: 4000 rpm Omtrek afzuigkap Overige kenmerken: Elektrische voeding: 400V – 3 fasen + N + T – 50Hz Vermogen: 38,5 KVA (IN 55,5A) Pneumatische voeding: 7/8 bar (gemiddeld verbruik: 100Nl/min) Afzuiging: Onderste inlaat: Ø120 mm Bovenste inlaat: Ø250 mm Aanbevolen debiet: 6.500 m³/h – snelheid: 20 m/s Veiligheid & Certificering: CE-markering Veiligheidszone & beschermrooster Vergrendelbare werkschakelaar & noodstops Nee Merk: Masterwood Type: Project 415 L Bouwjaar: 2007 Serienummer: 07010025
